加工最大直徑 |
φ20mm / φ23mm(選配) | |
加工最大長度 | 55mm | ||
加 工 能 力 | |||
C 軸 功 能 | 主軸 + 副主軸 | ||

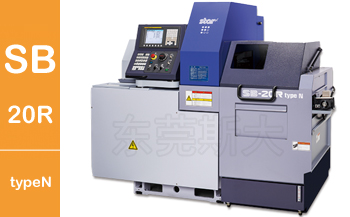

一、斯大走心機SB-20RtypeN采用傾斜型燕尾槽導軌構造,這樣切削點近接處X、Y軸構成放射狀,機械剛性提高,還由于滾珠絲桿中心所通過的Y軸導軌是平行的直線與切削點構成近接(右圖a1),減少切削抵抗力矩的負重,使X軸、Z軸方向的刀架臺剛性提高,由于這個斯大自豪的具有專利的刀架臺構造,實行了刀具壽命延長和長時間連續加工時的穩定精度。 |
|||
二、斯大走心機SB-20RtypeN采用高剛性的“主軸筒滑動導向面構造”無導套結構,在滑動導向面上支持切削力,實現主軸臺的高剛性化。 | |||
三、斯大走心機SB-20RtypeN力求縮短剩余材料,由于加工位置接近材料夾持位置,所剩尾料可控制在有導套尾料長度1/3,極大地推動了材料成本的降低;同時采用滾珠絲桿全軸的集中加油及密封帶型主軸臺的高耐久性導向設計,實現了維護成本的降低。 | |||
四、斯大走心機SB-20RtypeN在標準規格橫向鉆孔單元4軸的基礎上,可配備橫向鉆孔單元5軸型、可交換式橫向鉆孔單元5軸型/5軸高速型4種刀架臺,而可交換式橫向鉆孔單元5軸中的右側3軸及背面4軸單元,采用模塊化設計配備豐富的刀具單元,可根據工件需要自由安裝多種可交換式工具,展開多樣的復合加工。 |

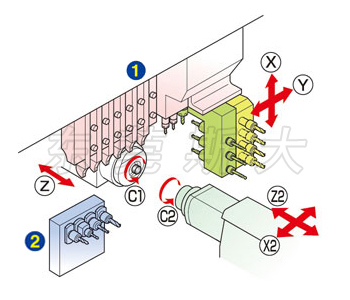

刀架臺運動圖 |
|
刀架臺結構種類 |
刀具參數 |
|
|
① |
橫向鉆孔單元4軸型 |
車刀(□12mm) |
6把 |
橫向鉆孔單元5軸型 |
車刀(□12mm) |
6把 |
||
可交換式橫向鉆孔單元5軸型(5軸高速型) |
車刀(□12mm) |
6把 |
||
② |
背面4軸單元 |
背面加工工具 |
4把 |
項目 | SB-20RtypeN | |||||
橫向鉆孔單元 4軸型 |
橫向鉆孔單元 5軸型 |
可交換式橫向鉆孔 單元5軸型 |
可交換式橫向鉆孔 單元5軸高速型 |
|||
最 大 加 工 直 徑 | φ20mm / φ23mm(選配) | |||||
主軸箱最大行程 | 材料直徑X 2.5(max.55mm) | |||||
車 刀 把 數 | 6把(□12mm)/ 7把(□10mm) | |||||
4 軸 套 筒 座 | 刀 具 把 數 | 正面加工固定刀具4把 | ||||
背面加工固定刀具4把 | ||||||
最 大 鉆 孔 能 力 | φ12mm | |||||
最 大 切 削 攻 絲 能 力 | M10XP1.5 | |||||
動 力 刀 具 | 刀 具 把 數 |
橫向動力刀具 4把(ER16) |
橫向動力刀具 5把(ER11) |
橫向動力刀具2把(ER11) |
||
最 大 鉆 孔 能 力 |
ER16 | φ7mm | — | φ7mm | ||
ER11 | — | φ5mm | φ6mm | φ5mm | ||
最 大 切 削 攻 絲 能 力 |
ER16 | M6XP1.0 | — | M6XP1.0 | ||
ER11 | — | M5XP0.8 | ||||
最 大 轉 速 | ER16 | max.6,000min-1 | — | max.6,000min-1 | ||
ER11 | — | max.10,000min-1 | max.8,000min-1 | max.10,000min-1 | ||
電 機 | 1.0kw(連續) / 1.2kw(5分/30%ED) | |||||
速 進 給 速 度 | 35m/min(X1,Y1,Z1,X2,Z2) | |||||
主 軸 分 度 | C軸控制 | |||||
主 軸 轉 速 | max.10,000min-1 | |||||
主 軸 電 機 | 2.2kw(連續) / 3.7kw(10分/25%ED) | |||||
切 削 油 箱 容 量 | 180L | |||||
機 械 尺 寸(長 X 寬 X 高) | 2,070 X 1,177 X 1,760mm | |||||
主 軸 芯 高 | 1,060mm | |||||
機 械 重 量 | 1,750kg | |||||
電 器 設 備 功 率 | 3.7KVA | |||||
A 特 性 噪 音 水 準 | 78dB |
項目 | SB-20RtypeN | ||
最 大 夾 持 直 徑 | φ20mm | ||
最 大 接 取 制 品 長 | 80mm | ||
最 大 制 品 突 出 長 | 30mm | ||
背 面 4 軸 單 元 | 刀 具 把 數 | 4把 | |
最 大 鉆 孔 能 力 |
固 定 刀 具 | φ8mm | |
動 力 刀 具 | φ6mm | ||
最 大 攻 絲 能 力 |
固 定 刀 具 | M6XP1.0 | |
動 力 刀 具 | M5XP0.8 | ||
動 力 刀 具 轉 速 | max.8,000min-1 | ||
動 力 刀 具 電 機 | 0.75KW | ||
副 主 軸 分 度 | C軸控制 | ||
副 主 軸 轉 速 | max.9,000min-1 | ||
副 主 軸 轉 速 控 制 | AC主軸電機控制 | ||
副 主 軸 電 機 | 0.55kw(連續) / 1.1kw(15分/40%ED) |
