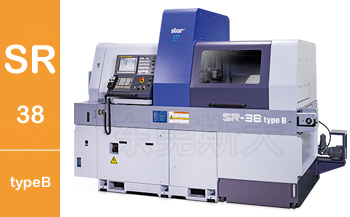

日本斯大STAR數控走心機床SR-38typeB

加工最大直徑

Diameter φ38mm
加工最大長度 Length 320mm / 95mm(無導套)
加  工  能  力
C   軸  功  能 C Axis 主軸 + 副主軸

    一、斯大走心機SR-38typeB采用前端導套扶持,后端主軸箱夾持材料移動結構,因刀具始終緊挨著導套進行加工,當加工長尺寸零部件時,這種結構即可抑制材料的撓性,實現高精度復合加工。

    二、大走心機SR-38typeB具備導套無導套互換功能,針對短尺寸零部件使用無導套功能,由于加工位置接近材料夾持位置,所剩尾料可控制在有導套尾料長度1/3,極大地推動了材料成本的降低。
    三、斯大走心機SR-38typeB采用門型刀架臺采用均等負荷橫向導向結構,抑制直動導軌軸承所受的力矩負重至最小限度,確保刀架臺剛性,并在門型刀架臺的后面排刀座附加X(jué)3控制軸,通過X1、X3軸同步控制實現對工件進行均衡切削,抑制工件偏轉實現高精度加工,縮短切削時間。
    四、斯大走心機SR-38typeB為了進一步實現多樣化復合加工,充實了背面側的功能,從而在背面刀架臺配備8軸鉆孔單元,并搭載Y2軸控制作為標配,在刀架臺上備有可通過操作系統控制的角度可變化的B軸動力單元,使得刀具可在工件外圓和端面上任意角度加工傾斜表面。

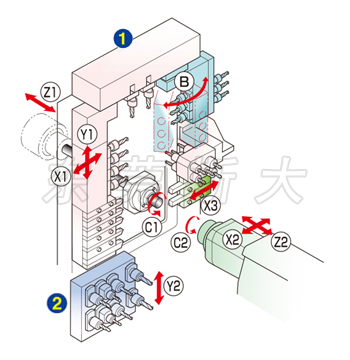

刀架臺運動圖



刀架臺結構種類

刀具參數

橫向鉆孔單元4
刃物臺





車刀(□20mm)
車刀(□16mm)
正面固定工具
背面固定工具
回轉工具

1把
6把
5把
5把
4把

可交換式工具

2Pos

B軸回轉工具

1Pos

背面8軸單元
刃物臺

背面加工工具
固定工具

回轉工具

8把
4把

4把





項目 SR-38typeB
最  大  加  工  直  徑 φ38mm
主軸箱最大行程 標準 320mm
無 導 套 規 格 95mm
車  刀  把  數 外側 5把(□20mm x 1把+□16mm x 4把)
內側 2把(□16mm)
5 軸 套 筒 座 刀   具   把   數 正面加工固定刀具5把
背面加工固定刀具5把
最  大  鉆  孔  能  力 φ23mm
最 大 切 削 攻 絲 能 力 M16XP2.0
動  力  刀  具 刀  具  把  數 4把
可交換式工具:2pos
帶 B 軸 回 轉 工 具 1pos
最  大  鉆 孔
能           力
φ10mm
最  大  切  削
攻  絲  能  力
M8XP1.25
最  大  轉  速 max.6,000min-1
電     機 2.2kw(連續) / 4.0kw(5分/30%ED)
速 進 給 速 度 36m/min(X1,Y1,Z1,X2,Z2) 24m/min(Y2,X3)
主 軸 分 度 C軸控制
主 軸 轉 速 max.7,000min-1
主 軸 電 機 7.5kw(連續) / 11kw(10分/25%ED)
機 械 尺 寸(長 X 寬 X 高) 2,740 X  1,315X  2,120mm
機 械 重 量 4,300kg
電 器 設 備 功 率 15.9KVA




項目 SR-38typeB
最   大   夾   持   直   徑 φ38mm
最  大  接  取  制  品  長 150mm
最  大  制  品  突  出  長 70mm
背  面  8  軸  單  元 刀  具  把  數 8把
最  大  鉆  孔
能            力
固  定  刀  具 φ14mm
動  力  刀  具 φ8mm
最  大  攻  絲
能            力
固  定  刀  具 M12XP1.75
動  力  刀  具 M6XP1.0
副  主  軸  分  度 C軸控制
副  主  軸 轉  速 max.7,000min-1
副  主  軸  電  機 3.7kw(連續) / 5.5kw(10分/40%ED)
