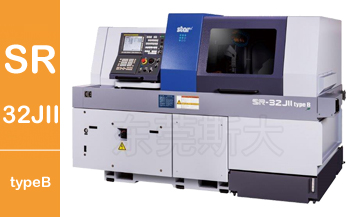

日本斯大STAR數控走心機床SR-32JIItypeB

加工最大直徑

Diameter φ32mm
加工最大長度 Length 320mm / 80mm(無導套)
加  工  能  力
C   軸  功  能 C Axis 主軸 + 副主軸

    一、斯大走心機SR-32JIItypeB采用前端導套扶持,后端主軸箱夾持材料移動結構,因刀具始終緊挨著導套進行加工,當加工長尺寸零部件時,這種結構即可抑制材料的撓性,實現高精度復合加工。

    二、斯大走心機SR-32JIItypeB采用傾斜型燕尾槽導軌構造,這樣切削點近接處X、Y軸構成放射狀,機械剛性提高,還由于滾珠絲桿中心所通過的Y軸導軌是平行的直線與切削點構成近接(右圖a1),減少切削抵抗力矩的負重,使X軸、Z軸方向的刀架臺剛性提高,由于這個斯大自豪的具有專利的刀架臺構造,實行了刀具壽命延長和長時間連續加工時的穩定精度。
    三、斯大走心機SR-32JIItypeB具備導套無導套互換功能,針對短尺寸零部件使用無導套功能,由于加工位置接近材料夾持位置,所剩尾料可控制在有導套尾料長度1/3,極大地推動了材料成本的降低。
    四、斯大走心機SR-32JIItypeB橫向鉆孔5軸單元下方2軸,采用模塊化設計,可根據工件需要自由安裝可交換式工具,實現工藝的靈活性,通過功能模塊的組合,輕松實現各種變化,以此獲得機床的最佳結構。
    五、斯大走心機了進一步實現多樣化復合加工,充實了背面?zhèn)鹊墓δ,從而在背面刀架臺配備8軸鉆孔單元,并搭載Y2軸滑動部采用燕尾槽構造,提高背面刀架臺的剛性。

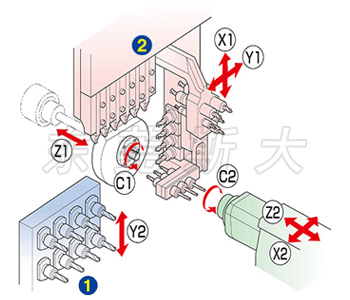

刀架臺運動圖



刀架臺結構種類

刀具參數

橫向鉆孔單元5
刃物臺

車刀(□16mm)
正面固定工具
背面固定工具
回轉工具

可交換式工具


6把
5把
5把
3把

2Pos


橫向鉆孔單元6
刃物臺

車刀(□16mm)
正面固定工具
背面固定工具
回轉工具

6把
5把
5把
6把

背面4軸單元
刃物臺

背面加工工具
固定工具
回轉工具

8把
max.8把
max.8把






項目 SR-32JII type B
橫向鉆孔單元5軸型 橫向鉆孔單元6軸型
最  大  加  工  直  徑 φ32mm
主 軸 箱 最 大 行 程 導  套  規  格 320mm
無 導 套 規 格 80mm
車  刀  把  數 6把(□16mm)
5 軸 套 筒 座 刀   具   把   數 正面加工固定刀具5把
背面加工固定刀具5把
最  大  鉆  孔  能  力 φ13mm
最 大 切 削 攻 絲 能 力 M12XP1.75
動  力  刀  具 刀  具  把  數

側面旋轉刀具:3把(ER20)
可交換式工具:2pos

側面旋轉刀具:6把(ER16)
最  大  鉆 孔 能 力 φ10mm
最  大  切  削 攻  絲  能  力 M8XP1.25
最  大  轉  速

橫向鉆孔刀具:max.6,000min-1 可交換式刀具:max.8,000min-1

max.6,000min-1
電     機 2.2kw(連續) / 4.0kw(5分/30%ED)
速 進 給 速 度 35m/min(X1,Y1,Z1,X2,Z2) 24m/min(Y2)
主 軸 分 度 C軸控制
主 軸 轉 速 max.8,000min-1
主 軸 電 機 7.5kw(連續) / 11kw(10分/25%ED)
機 械 尺 寸(長 X 寬 X 高) 2,690 X  1,345X  1,780mm
機 械 重 量 4,100kg
電 器 設 備 功 率 8.8KVA





項目 SR-32JII type B
最   大   夾   持   直   徑 φ32mm
最  大  接  取  制  品  長 125mm
最  大  制  品  突  出  長 45mm
背  面  8  軸  單  元 刀  具  把  數 8把
最  大  鉆  孔
能            力
固  定  刀  具 φ13mm
動  力  刀  具 φ8mm
最  大  攻  絲
能            力
固  定  刀  具 M10XP1.5
動  力  刀  具 M6XP1.0
副  主  軸  分  度 C軸控制
副  主  軸 轉  速 max.8,000min-1
副  主  軸  電  機 3.7kw(連續) / 5.5kw(10分/40%ED)
