斯大機械 > STAR走心機 >

STAR走心機

日本斯大STAR數控走心機床SB-20RtypeG

加工最大直徑

Diameter φ20mm / φ23 φ25mm(選配)
加工最大長度 Length 205mm / 50mm(無導套)
加  工  能  力
C   軸  功  能 C Axis 主軸 + 副主軸

    一、斯大走心機SB-20RtypeG采用前端導套扶持,后端主軸箱夾持材料移動結構,因刀具始終緊挨著導套進行加工,當加工長尺寸零部件時,這種結構即可抑制材料的撓性,實現高精度復合加工。

    二、斯大走心機SB-20RtypeG采用傾斜型燕尾槽導軌構造,這樣切削點近接處X、Y軸構成放射狀,機械剛性提高,還由于滾珠絲桿中心所通過的Y軸導軌是平行的直線與切削點構成近接(右圖a1),減少切削抵抗力矩的負重,使X軸、Z軸方向的刀架臺剛性提高,由于這個斯大自豪的具有專利的刀架臺構造,實行了刀具壽命延長和長時間連續加工時的穩定精度。
    三、斯大走心機SB-20RtypeG具備導套無導套互換功能,針對短尺寸零部件使用無導套功能,由于加工位置接近材料夾持位置,所剩尾料可控制在有導套尾料長度1/3,極大地推動了材料成本的降低。
    四、斯大走心機SB-20RtypeG在標準規格橫向鉆孔單元4軸的基礎上,可配備橫向鉆孔單元5軸型、可交換式橫向鉆孔單元5軸型/5軸高速型4種刀架臺,而可交換式橫向鉆孔單元5軸中的右側3軸及背面4軸單元,采用模塊化設計配備豐富的刀具單元,可根據工件需要自由安裝多種可交換式工具,展開多樣的復合加工。

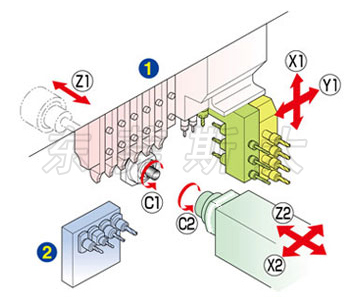

刀架臺運動圖

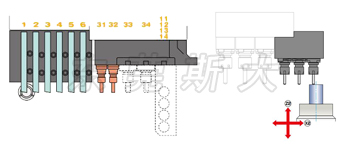

刀架臺結構種類

刀具參數

橫向鉆孔單元4
刃物臺

車刀(□12mm)
車刀(□10mm)
正面固定工具
背面固定工具
回轉工具

6把
7把
4把
4把
4把

橫向鉆孔單元5
刃物臺

車刀(□12mm)
車刀(□10mm)
正面固定工具
背面固定工具
回轉工具

6把
7把
4把
4把
5把

可交換式橫向鉆孔單元5軸型(5軸高速型)
刃物臺

車刀(□12mm)
車刀(□10mm)
正面固定工具
背面固定工具
回轉工具
可交換式工具

6把
7把
4把
4把
2把
3Pos

背面4軸單元
刃物臺

背面加工工具
固定工具/回轉工具

4把







項目 SB-20R type G
橫向鉆孔單元
4軸型
橫向鉆孔單元
5軸型
可交換式橫向鉆孔
單元5軸型
可交換式橫向鉆孔
單元5軸高速型
最  大  加  工  直  徑 φ20mm / φ23mm(選配)
主軸箱最大行程 導 套 規 格 205mm
無 導 套 規 格 材料直徑X 2.5(max.55mm)
車  刀  把  數 6把(□12mm)/ 7把(□10mm)
4 軸 套 筒 座 刀   具   把   數 正面加工固定刀具4把
背面加工固定刀具4把
最  大  鉆  孔  能  力 φ12mm
最 大 切 削 攻 絲 能 力 M10XP1.5
動  力  刀  具 刀  具  把  數 橫向動力刀具
4把(ER16)
橫向動力刀具
5把(ER11)

橫向動力刀具2把(ER11)
可交換式:3Pos

最  大  鉆 孔
能           力
ER16 φ7mm φ7mm
ER11 φ5mm φ6mm φ5mm
最  大  切  削
攻  絲  能  力
ER16 M6XP1.0 M6XP1.0
ER11 M5XP0.8
最  大  轉  速 ER16 max.6,000min-1 max.6,000min-1
ER11 max.10,000min-1 max.8,000min-1 max.10,000min-1
電     機 1.0kw(連續) / 1.2kw(5分/30%ED)
速 進 給 速 度 35m/min(X1,Y1,Z1,X2,Z2)
主 軸 分 度 C軸控制
主 軸 轉 速 max.10,000min-1
主 軸 電 機 2.2kw(連續) / 3.7kw(10分/25%ED)
切 削 油  箱  容 量 180L
機 械 尺 寸(長 X 寬 X 高) 2,070 X  1,177 X  1,760mm
主 軸 芯 高 1,060mm
機 械 重 量 1,750kg
電 器 設 備 功 率 3.7KVA
A 特 性 噪 音 水 準 78dB





項目 SB-20R type G
最   大   夾   持   直   徑 φ20mm
最  大  接  取  制  品  長 80mm
最  大  制  品  突  出  長 30mm
背  面  4  軸  單  元 刀  具  把  數 4把
最  大  鉆  孔
能            力
固  定  刀  具 φ8mm
動  力  刀  具 φ6mm
最  大  攻  絲
能            力
固  定  刀  具 M6XP1.0
動  力  刀  具 M5XP0.8
動  力  刀  具  轉  速 max.8,000min-1
動  力  刀  具  電  機 0.75KW
副  主  軸  分  度 C軸控制
副  主  軸 轉  速 max.9,000min-1
副  主  軸  轉  速  控  制 AC主軸電機控制
副  主  軸  電  機 0.55kw(連續) / 1.1kw(15分/40%ED)
